عند تركيب الألواح الشمسية، من الضروري مراعاة نوع وعدد المشابك اللازمة لتثبيت الألواح بإحكام على نظام الرفوف. تلعب المشابك دورًا حاسمًا في ضمان ثبات الألواح الشمسية، خاصةً في الظروف الجوية القاسية.

فهم مشابك الألواح الشمسية

تُستخدم المشابك لتثبيت الألواح الشمسية على قضبان التركيب أو أنظمة الرفوف الأخرى. وهي متوفرة بنوعين رئيسيين: مشابك وسطى ومشابك طرفية.

• المشابك الوسطى :تُوضع هذه المشابك بين لوحين شمسيين لتثبيتهما معًا. المشابك الوسطى ضرورية لربط عدة ألواح على نفس الصف من نظام الرفوف.

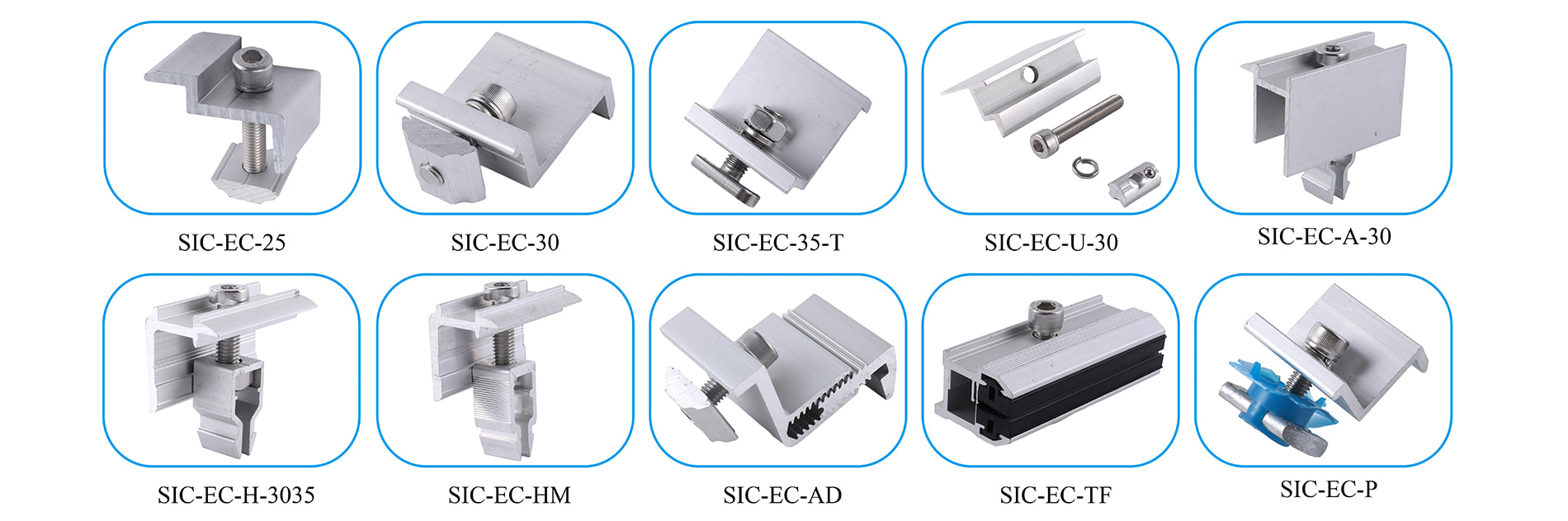

• المشابك الطرفية :يتم استخدامها لتثبيت الألواح على حواف المصفوفة، وتأمين الألواح الخارجية لنظام التثبيت.

يعد كلا النوعين من المشابك ضروريين للتثبيت الكامل والمستقر، ويعملان معًا لتثبيت الألواح في مكانها.

العوامل التي تؤثر على عدد المشابك المطلوبة

يعتمد عدد المشابك التي تحتاجها على عدة عوامل، منها حجم مجموعة الألواح الشمسية، ونوع نظام التركيب، والتخطيط المحدد لتركيبك. لنتعمق في هذه العوامل:

1. حجم مجموعة الألواح الشمسية
   يُعدّ العدد الإجمالي للألواح التي تُركّبها أحد العوامل الرئيسية التي تُحدّد عدد المشابك اللازمة. يتطلب تركيب الألواح الشمسية عادةً مشبكًا طرفيًا واحدًا لكل لوح في طرفي المصفوفة، ومشبكين وسطيين لكل زوج من الألواح في منتصفها. على سبيل المثال، في مصفوفة من 10 ألواح، ستحتاج إلى مشابك طرفية للألواح في كلا الطرفين، ومشابك وسطية بين كل مجموعة من الألواح في المنتصف.

   • لصف من 5 لوحات سوف تحتاج إلى:
     • 4 مشابك متوسطة (بالنسبة للألواح التي تقع بين الألواح المجاورة).
     • 2 مشبك طرفي (للوحين في نهايتي الصف).

2. نظام التركيب وتصميم السكك الحديدية
   تختلف متطلبات تركيب الألواح باختلاف أنواع أنظمة التركيب. على سبيل المثال، تتطلب الأنظمة القائمة على قضبان عادةً مشابك في المنتصف والطرف، بينما قد تستخدم الأنظمة غير القائمة على قضبان معدات بديلة. تُستخدم الأنظمة القائمة على قضبان على نطاق واسع في التركيبات المثبتة على الأسطح والأرض، وغالبًا ما تكون أكثر مرونة، إذ تتيح تحديد موضع الألواح بدقة.

3. أبعاد اللوحة
   يؤثر حجم الألواح الشمسية على المسافة بين المشابك. قد تتطلب الألواح الأكبر حجمًا مشابك إضافية أو وضعًا مختلفًا للمشابك لضمان ثباتها. راجع دائمًا إرشادات الشركة المصنعة لكلٍّ من الألواح ونظام التركيب للتأكد من استخدام العدد والنوع الصحيحين من المشابك.

4. اعتبارات أحمال الرياح والثلوج
   في المناطق ذات الرياح الشديدة أو تراكم الثلوج الكثيف، قد يلزم استخدام مشابك إضافية لتعزيز ثبات هيكل التركيب. في هذه الحالات، تُجرى عادةً حسابات هندسية لتحديد العدد الدقيق للمشابك اللازمة لتحمل القوى المؤثرة على الألواح.

5. تخطيط اللوحة واتجاهها
   يؤثر تصميم الألواح (سواءً كانت عمودية أم أفقية) على عدد المشابك المطلوبة. على سبيل المثال، قد يتطلب التصميم الأفقي عددًا أقل من المشابك مقارنةً بالتصميم العمودي نظرًا لطريقة تركيب الألواح على القضبان.

كيفية حساب عدد المشابك

فيما يلي تفصيل سريع لكيفية حساب عدد المشابك الوسطى والطرفية اللازمة لصف قياسي من الألواح الشمسية:

1. المشابك الوسطى :
   تُستخدم المشابك الوسطى بين كل لوحين متجاورين. لحساب عدد المشابك الوسطى التي تحتاجها:

   • اطرح واحدًا من عدد الألواح في صف واحد. على سبيل المثال، إذا كان لديك ٥ ألواح في صف واحد، فستحتاج إلى ٤ مشابك متوسطة.

2. المشابك الطرفية :
   تُستخدم المشابك الطرفية في الألواح الخارجية. لأي صف من الألواح، ستحتاج إلى مشبكين طرفيين - واحد في كل طرف.

لذا، بالنسبة لصف مكون من 10 لوحات:

• المشابك الوسطى :9 (نظرًا لوجود 9 فجوات بين الألواح العشر).
• المشابك النهائية : 2 (واحدة في كل نهاية الصف).

بالنسبة للأنظمة الأكثر تعقيدًا التي تحتوي على صفوف متعددة، يمكنك ببساطة ضرب هذه القيم في عدد الصفوف.

أهمية أنظمة التركيب عالية الجودة

يُعد اختيار نظام التركيب والمشابك المناسبين أمرًا بالغ الأهمية لضمان متانة وأداء نظام الطاقة الشمسية على المدى الطويل. يجب ألا تقتصر أهمية المشابك على تثبيت الألواح في مكانها فحسب، بل يجب أن تسمح أيضًا بالتمدد والانكماش الحراري. قد تؤدي المشابك رديئة الجودة أو عدد المشابك غير المناسب إلى تحرك الألواح، مما يؤدي إلى انخفاض كفاءتها أو حتى تلفها.

شركة إس آي سي للطاقة الشمسية شركة SIC Solar، الرائدة في تصنيع وتوريد أنظمة تركيب الألواح الكهروضوئية، توفر مجموعة من المشابك الموثوقة وعالية الجودة المناسبة لمختلف أنواع التركيبات. سواءً كنت تعمل مع أنظمة مثبتة أو بدونها، تقدم SIC Solar مشابك متينة ومصممة هندسيًا بدقة، مصممة لتلبية أعلى معايير الأداء والسلامة.

اعتبارات أخرى للمشابك

1. مقاومة المواد والتآكل
   تُصنع مشابك الألواح الشمسية عادةً من الألومنيوم أو الفولاذ المقاوم للصدأ لضمان المتانة ومقاومة التآكل. من المهم اختيار مشابك مصممة لتحمل الظروف الخارجية، إذ ستتعرض للعوامل الجوية لسنوات طويلة.

2. سهولة التثبيت
   بعض المشابك أسهل في التركيب من غيرها، حسب تصميم نظام التركيب. ابحث عن مشابك توفر سهولة التعديل وملاءمة محكمة لتقليل وقت التركيب وضمان ثبات محكم.

3. التوافق مع أنواع الألواح المختلفة
   تأكد من أن المشابك التي تختارها متوافقة مع نوع وحجم الألواح الشمسية المُستخدمة في تركيبك. عادةً ما تكون المشابك قابلة للتعديل، ولكن تأكد دائمًا من توافقها مع كلٍّ من الألواح ونظام الرفوف.
