عند التخطيط لـ تركيب الطاقة الشمسية من أكثر التفاصيل التي يُغفل عنها عادةً عدد ونوع حوامل التثبيت اللازمة لتثبيت كل لوح بأمان. فرغم أن الألواح قد تبدو خفيفة الوزن، إلا أنها يجب أن تتحمل سنوات من التعرض للرياح والأمطار والثلوج والتمدد الحراري. نظام التثبيت هو ما يحافظ على ثبات المصفوفة وتوازنها وفعاليتها، مما يجعل اختيار عدد الحوامل وتركيبها معيارًا أساسيًا في التصميم.

فهم دور حوامل التثبيت

تعمل حوامل التثبيت كحلقة وصل مادية بين الألواح الشمسية والهيكل الداعم لها، سواءً كان سطحًا، أو نظامًا أرضيًا، أو مرآبًا للسيارات، أو واجهة. فهي تتحمل الأحمال الميكانيكية، وتمتص الاهتزازات، وتضمن التوجيه الصحيح. قد يؤدي سوء تصميم الحامل إلى توزيع غير متساوٍ للإجهاد، أو تلف الألواح، أو حتى فشل هيكلي كامل في الظروف القاسية.

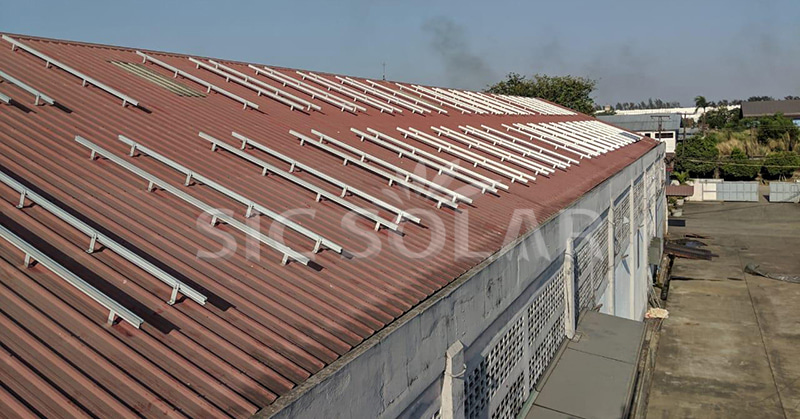

في معظم الحالات، تكون الأقواس جزءًا من نظام أكبر يتضمن قضبانًا ومشابك وأدوات تثبيت. تُثبّت الأقواس على سطح القاعدة (مثل عوارض السقف أو أعمدة الأرضية)، وتمتد القضبان عبرها لتثبيت الألواح.

متطلبات القوس النموذجية لكل لوحة

يعتمد عدد حوامل التثبيت لكل لوحة شمسية على عدة عوامل رئيسية:

• حجم اللوحة ووزنها
  يتراوح وزن الألواح الشمسية القياسية (عادةً ما يتراوح طولها بين 1.6 و2 متر وعرضها متر واحد) بين 18 و25 كجم. كلما كان حجم اللوح أكبر وأثقل، زادت الحاجة إلى نقاط دعم إضافية لتجنب الانحناء أو الالتواء.

• نوع سطح التركيب
  غالبًا ما تتطلب التركيبات على الأسطح عددًا أكبر من الأقواس لكل لوح مقارنةً بالأنظمة المثبتة على الأرض، نظرًا لضرورة توزيع الوزن بالتساوي على العوارض الخشبية. في الأسطح المستوية أو المثبتة على الأرض، قد تكفي الأنظمة القائمة على القضبان ذات الأقواس الأقل ولكنها أكثر تحملًا.

• أحمال الرياح والثلوج
  يجب الالتزام بإرشادات تركيب أكثر صرامة في المناطق ذات الرياح العاتية أو الثلوج الكثيفة. يمكن إضافة حوامل إضافية لتوفير الحماية والسلامة، خاصةً على الألواح الجانبية أو الزوايا الأكثر عرضة للعوامل الجوية.

• تصميم نظام التركيب
  تستخدم بعض الأنظمة قضبانًا مشتركة أو أقواسًا متشابكة بين الألواح، مما يقلل العدد الإجمالي المطلوب. بينما تتبع أنظمة أخرى نظامًا يعتمد على لوح واحد لكل قضيب، مما قد يتطلب عددًا أكبر من الأقواس.

كقاعدة عامة:

• من اثنين إلى أربعة أقواس تثبيت لكل لوحة هو المعيار لمعظم الأنظمة.

• بالنسبة للتوجيه الرأسي، يتم عادةً تركيب الألواح بـ سكتين ، مع قوس واحد في كل طرف من طرفي السكة (مجموع أربعة أقواس).

• في الاتجاه الأفقي، ثلاثة أقواس لكل لوحة قد يكون ذلك كافياً، خاصة مع القضبان عالية القوة والمناطق ذات الرياح المنخفضة.

أهمية جودة الأقواس وموضعها

الكمية وحدها لا تكفي الجودة والموقع يُعدّ وضع الأقواس أمرًا بالغ الأهمية. قد يؤدي وضع الأقواس بشكل غير صحيح إلى ظهور بقع ساخنة على اللوحة بسبب الإجهاد أو حتى تشققات دقيقة تُقلل من إنتاجيتها بمرور الوقت.

يجب أن تتوافق الأقواس مع مناطق الدعم الموصى بها من قبل الشركة المصنعة، والمذكورة عادةً في دليل التركيب. تضمن هذه المناطق توزيع ضغط التركيب بالتساوي، دون أن يؤثر على البنية الداخلية للوحة.

شركة SIC Solar، المتخصصة في إنتاج وبيع حوامل تركيب الألواح الكهروضوئية، تقدم مجموعة واسعة من حلول التركيب المصممة خصيصًا لمختلف أنواع التركيبات والمناطق المناخية. صُممت أنظمتها لضمان المتانة والمتانة وسهولة التركيب. العديد من حواملها مزودة بثقوب مسبقة الثقب ووصلات قابلة للتعديل لتسهيل التركيب وتقليل الجهد المبذول في الموقع.

حلول التركيب المعيارية والمخصصة

لا تتوافق جميع المشاريع مع المعايير القياسية. قد تتطلب المصفوفات المصممة خصيصًا، أو الأسطح غير المستوية، أو أنظمة الأرضية ثنائية الميل تصميمات حوامل مُعدّلة. في هذه الحالات، يُنصح باستشارة مُورّد نظام التركيب أو مهندس إنشائي.

شركة إس آي سي للطاقة الشمسية غالبًا ما تقدم دعمًا للتركيبات المخصصة، مع توفير تكوينات مرنة للأقواس ومساعدة هندسية لتلبية احتياجات المشاريع المختلفة. سواءً للأسقف المعدنية، أو الأسطح الخرسانية، أو الأراضي الزراعية، يمكن تكييف معدات التركيب الخاصة بها مع مختلف التصميمات مع الحفاظ على سلامة النظام.
