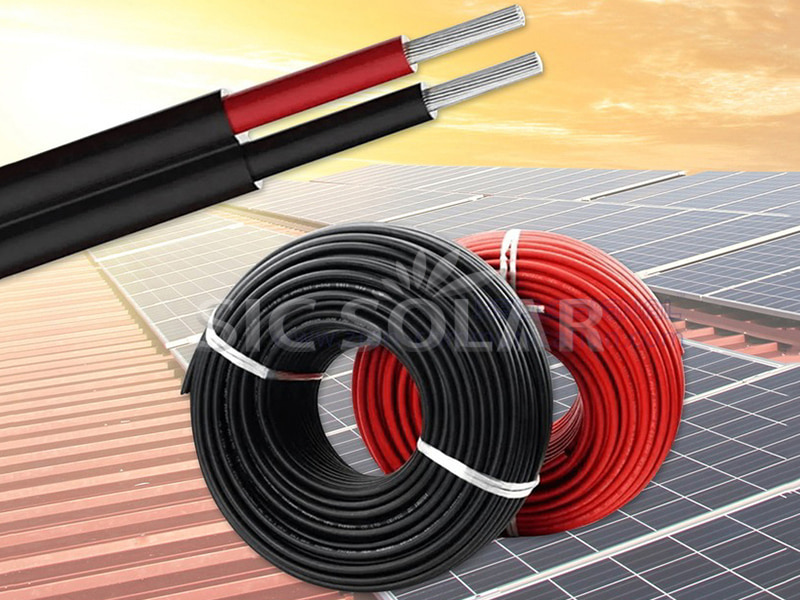

كابل الطاقة الشمسية MC4

تُعد كابلات MC4 الشمسية خيارًا ممتازًا لأنها تجمع بين كابلات شمسية عالية الجودة وموصلات MC4 جاهزة. وهذا يوفر لك طريقة سريعة وموثوقة ومقاومة للماء لتوصيل أنظمة الألواح الشمسية.

ماركة:

SIC SOLAR

رقم الصنف:

SIC-SCM

Solar Panel

مشروع التفاصيل الفنية دليل التثبيت طَرد

solar cable mc4

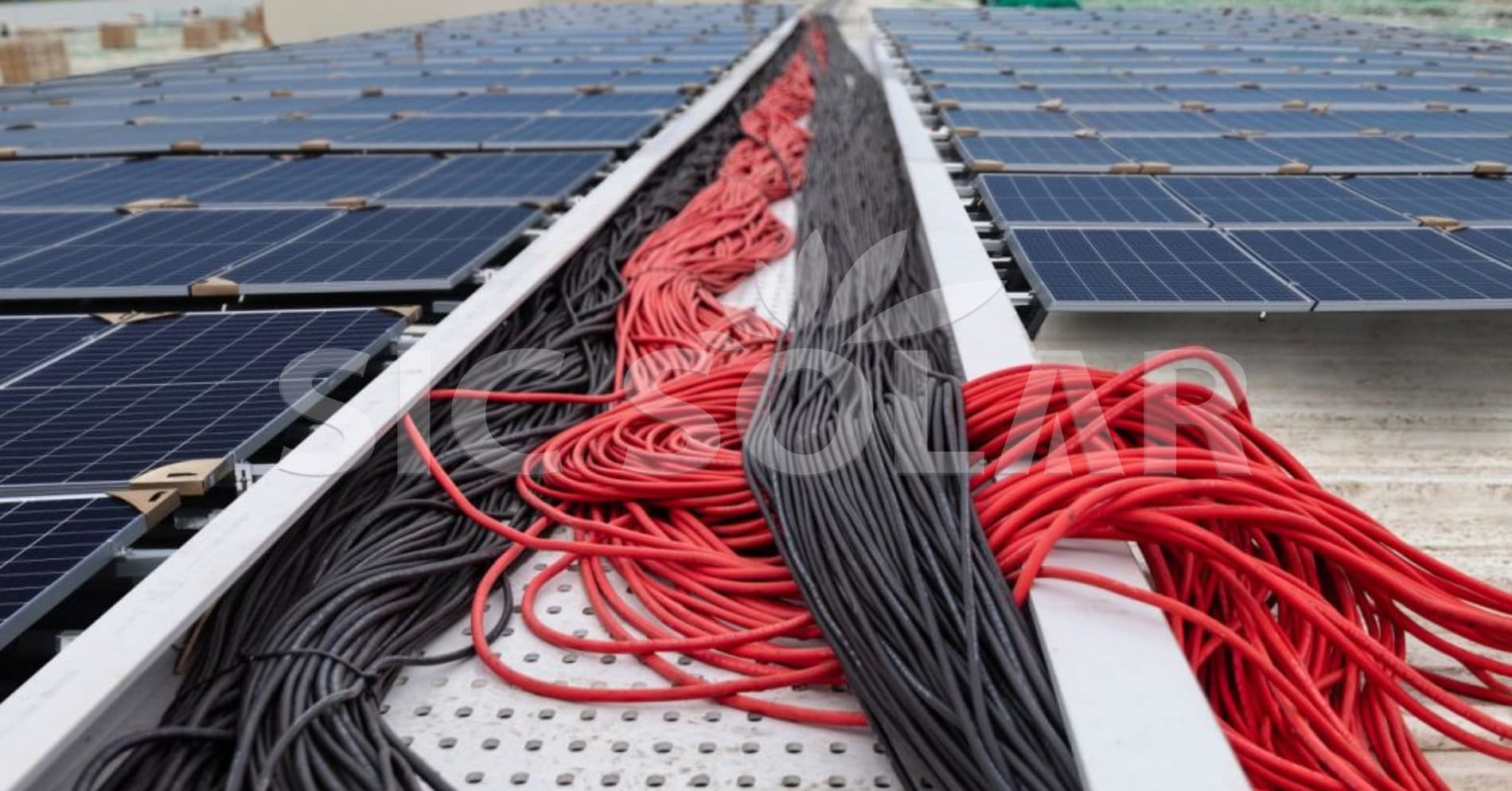

موقع التركيب	لوحة شمسية

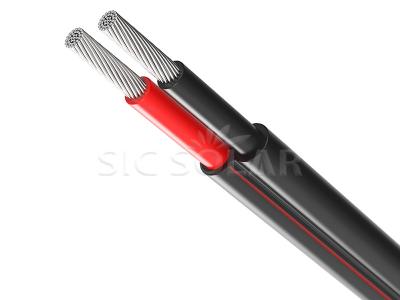

جوهر	نواة واحدة، نواة مزدوجة
العزل	XLPE، 2PFG 1169، عزل مزدوج الجدار، متشابك بشعاع إلكتروني
يقاوم	مقاومة للأشعة فوق البنفسجية، مقاومة للتآكل، مقاومة للماء، الأوزون، السوائل، الملح، عوامل التجوية العامة
المقطع العرضي	1.5 مم²، 2.5 مم²، 4 مم²، 6 مم²، 10 مم²، 16 مم²

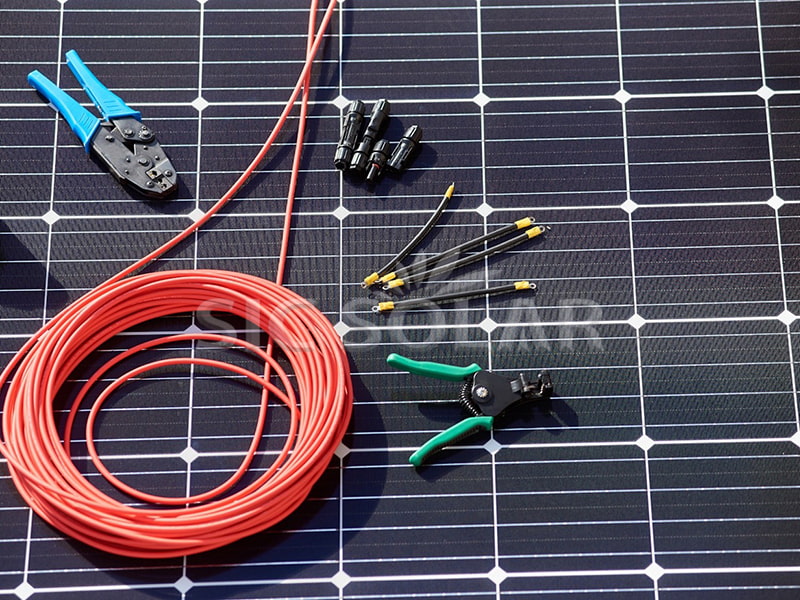

1️⃣ التعرية: قم بإزالة حوالي 6-7 مم من الغطاء عند طرف السلك باستخدام أداة تعرية الأسلاك.

2️⃣ التثبيت بالضغط: أدخل السلك المجرد في دبابيس التوصيل. ثم اضغط على الطرف باستخدام أداة التثبيت بالضغط.

3️⃣ تركيب الموصل: ادفع الطرف المضغوط في الموصل حتى تسمع صوت طقطقة. تأكد من إدخاله بالكامل.

4️⃣ إحكام غلق الموصل: ضع قطعة الإحكام على الكابل وقم بربطها بإحكام. بهذه الطريقة، سيظل الكابل مقاومًا للماء.

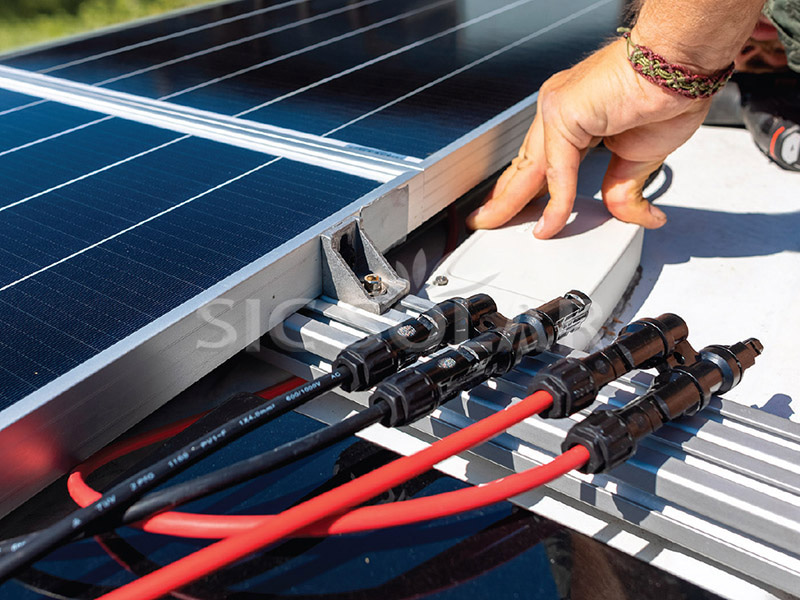

٥️⃣ توصيل اللوحة: قم بمحاذاة طرفي الموصلات (الذكر والأنثى) واضغط عليهما معًا حتى تسمع صوت طقطقة. لفصلهما، استخدم أداة MC4.
