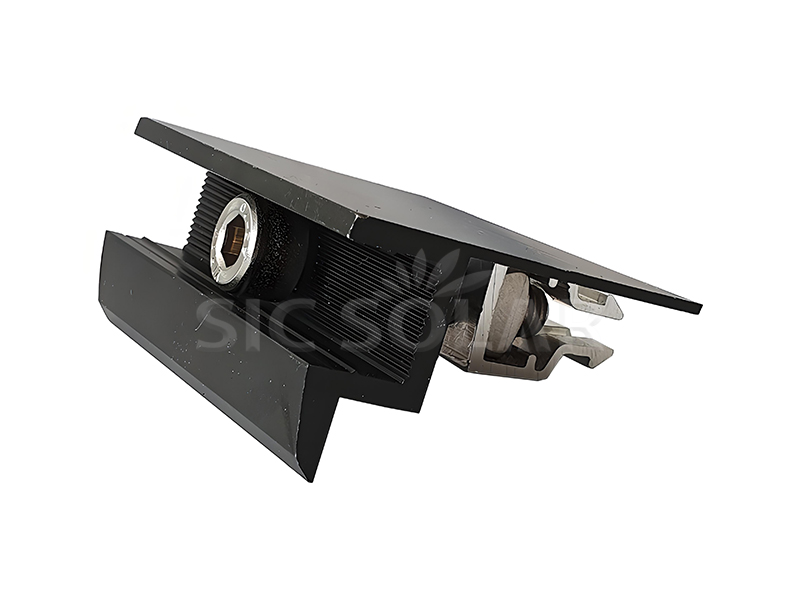

مشبك طرفي من النوع Z للوحدات المؤطرة

مشبك طرفي على شكل حرف Z للوحدات الشمسية المؤطرة هو تجميع مدمج وفعال مصمم لتثبيت حافة الوحدة الشمسية الكهروضوئية على قضبان التركيب. يوفر شكله على شكل حرف Z تصميمًا انسيابيًا وخفيف الوزن، مما يضمن ثبات ومحاذاة الألواح الشمسية المؤطرة في الأنظمة المثبتة على الأسطح والأرضيات.

ماركة:

SIC SOLAR

رقم الصنف:

SIC-EC-U

Xiamen

عناصر التفاصيل الفنية دليل التثبيت طَرد Advantage FAQ

انقر هنا لمعرفة المزيد عن المشابك النهائية

end/mid clamps for solar panel

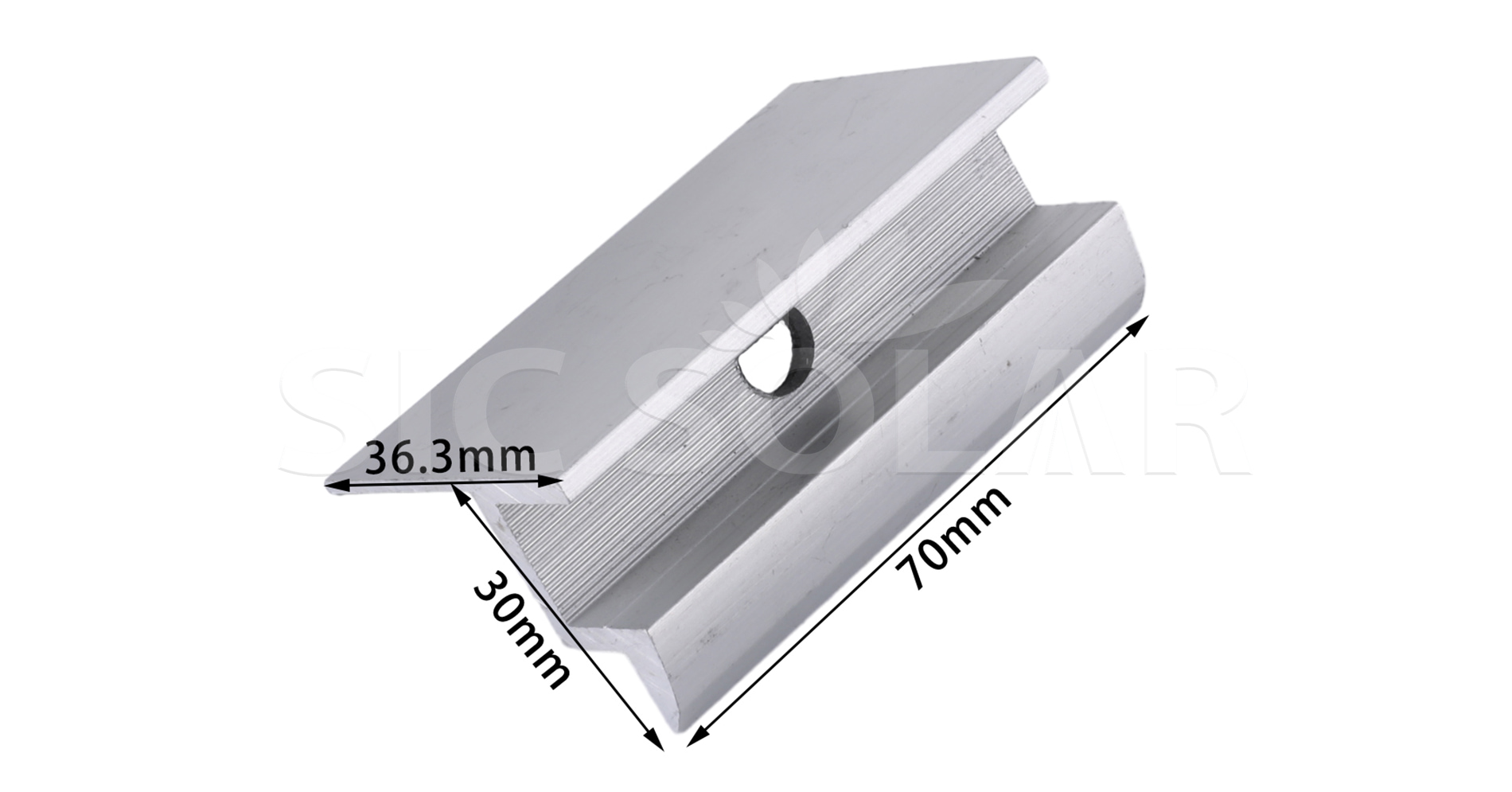

Pv End Clamp

اسم	مشبك طرفي من النوع Z للوحدات المؤطرة
موقع التثبيت	سقف أو أرض مائلة
حمل الرياح	<60 متر/ثانية
حمولة الثلوج	<1.4 كيلو نيوتن/متر مربع
مادة	AL6005-T5
لون	فضي أو أسود
مضاد للتآكل	الألومنيوم المؤكسد
ضمان	10 سنوات و 25 سنة من الخدمة

1️⃣ تحضير القضبان - قم بربط قضبان التثبيت بنظام دعم السقف أو الأرض.

2️⃣وضع الألواح الشمسية - ضع اللوحة الأولى على القضبان.

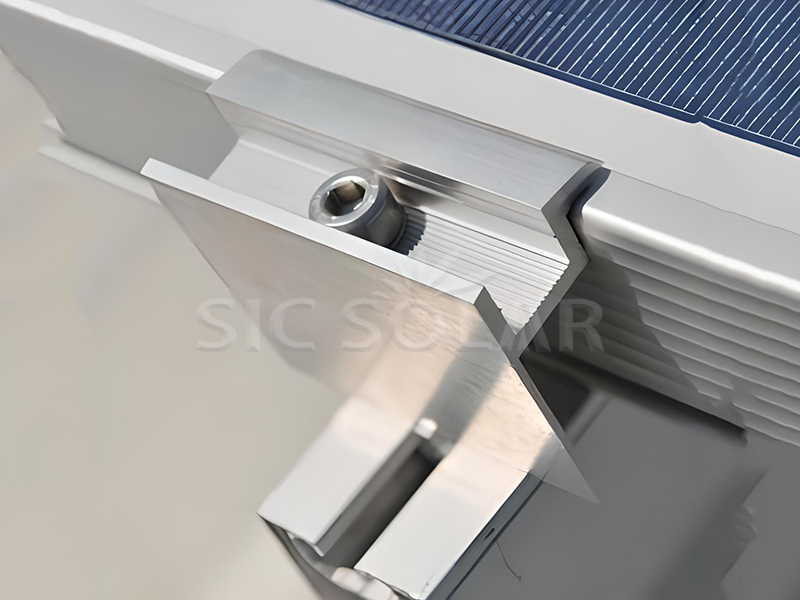

3️⃣ أدخل المشابك الطرفية على شكل حرف Z - حرك المشابك فوق حافة القضبان لتأمين إطار اللوحة.

4️⃣ شد أدوات الربط - قم بقفل المشابك في مكانها باستخدام مسامير من الفولاذ المقاوم للصدأ.

5️⃣ كرر هذه العملية - قم بتأمين الألواح المتبقية باستخدام المشابك المتوسطة والنهائية حسب الحاجة.

6️⃣ قم بإجراء فحص نهائي - تأكد من إحكام ربط جميع المشابك ومحاذاة الألواح.

Solar bracket package

المزايا على النحو التالي:

☆ طبقة أنودية أكثر سماكة - تمنع التآكل بشكل فعال وتطيل عمر الخدمة.

☆ تصميم المشبك النهائي المتنوع يمكن أن يلبي متطلبات العملاء المختلفة للوحة المؤطرة 30-50 مم.

☆ كثافة قوية - يمكن استخدامه في حالة التثبيت السيئة للغاية.

شهادة ذات صلة

تقرير تحليل القوة - سيتم اختبار التركيبات لتلبية القوة المستهدفة، مثل سرعة الرياح وحمل الثلوج.

س1. هل يمكن أيضًا جعل البراغي سوداء؟

نعم.

س2. هل يمكن تخصيص المشابك؟

نعم.
