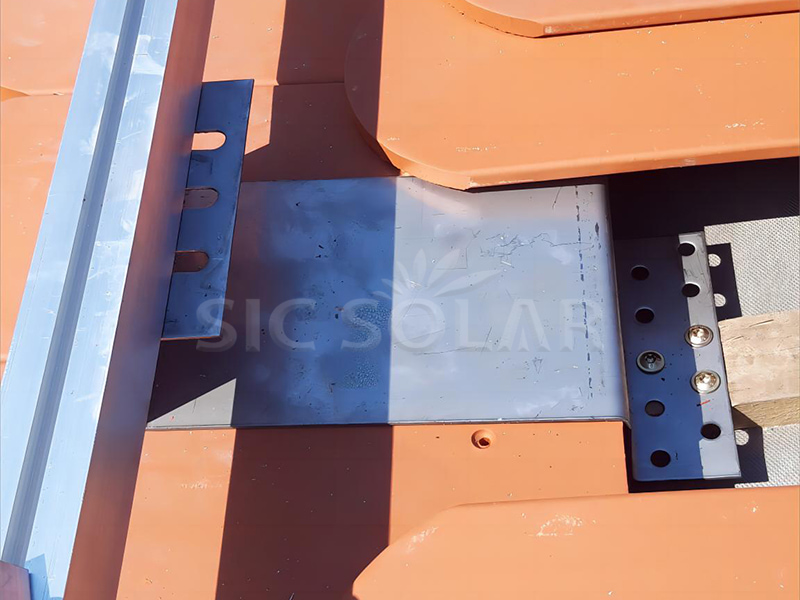

خطاف سقف من البلاط العادي لتركيب الطاقة الشمسية

انقر هنا لمعرفة المزيد

1. التحضير

الأدوات المطلوبة: شريط قياس، خط الطباشير، مثقاب مع مثقاب مناسب، مفتاح عزم الدوران ومعدات السلامة.

تقييم الموقع: تأكد من أن هيكل السقف يمكنه تحمل الحمل الإضافي للألواح الشمسية ونظام التثبيت.

2. خطوات التثبيت

1️⃣ حدد موقع الخطاف

قم بتحديد أفضل موقع للخطاف بناءً على تصميم اللوحة الشمسية وهيكل السقف.

2️⃣ قم بإزالة البلاط

قم بإزالة البلاط بعناية في المكان المحدد لكشف عوارض السقف أو العوارض الخشبية.

3️⃣ قم بتثبيت الخطاف

قم بمحاذاة الخطاف مع العضو الهيكلي الأساسي (الشرائح أو العوارض الخشبية) وقم بتثبيته باستخدام المثبتات المناسبة (مثل مسامير الفولاذ المقاوم للصدأ).

4️⃣استبدال البلاط

قم بقص أو تعديل البلاط الذي تمت إزالته حسب الحاجة لاستيعاب الجزء البارز من الخطاف، ثم قم بإعادة تثبيته للحفاظ على مظهر وسلامة السقف.

5️⃣ قم بتثبيت سكة التثبيت

قم بتأمين سكة التثبيت على الخطاف المثبت، مع التأكد من أنها مستوية ومحاذية بشكل صحيح.

6️⃣ تركيب الألواح الشمسية

قم بتركيب الألواح الشمسية على قضبان التثبيت وتأمينها باستخدام المشابك الطرفية والمشابك المتوسطة وفقًا لتصميم النظام.

7️⃣التأريض الكهربائي

تأكد من أن جميع المكونات مؤرضة بشكل صحيح للامتثال للرموز والمعايير الكهربائية المحلية.

3. فحص ما بعد التثبيت

تأكد من تثبيت جميع الخطافات والقضبان والألواح الشمسية بشكل آمن.

تأكد من أن التثبيت محاذي بشكل صحيح وله سلامة هيكلية.

تأكد من أن النظام يلبي جميع معايير السلامة والأداء ذات الصلة.

المزايا على النحو التالي:

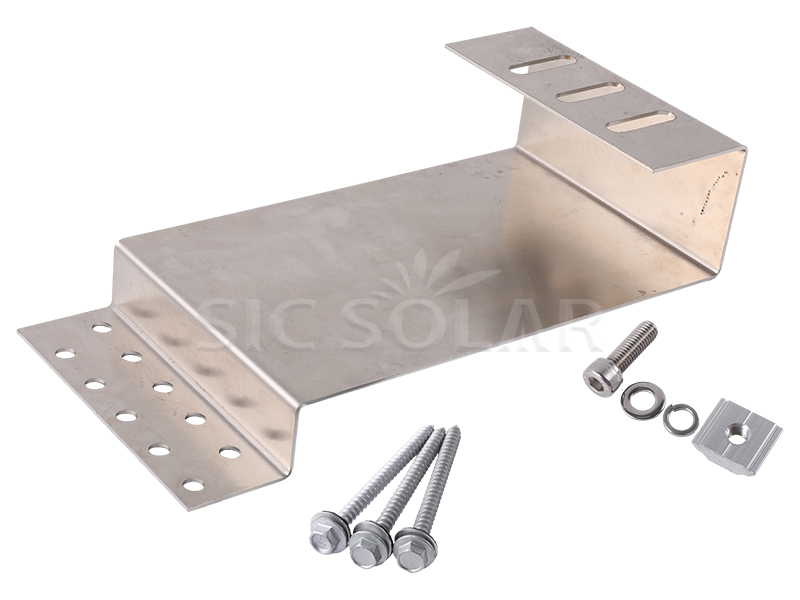

☆ قوة قوية - عرض 150 مم يعزز كثافة الخطاف.
☆ متانة عالية - أفضل الفولاذ المقاوم للصدأ 304 يضمن ضمانًا لمدة 10 سنوات ووقت خدمة لمدة 25 عامًا.
☆ سهولة التركيب - يمكن تثبيت القضبان على الخطاف بواسطة مسمار T-M10 مباشرة.
