قواعد L لتثبيت الألواح الشمسية على السقف

انقر هنا لمعرفة المزيد عن مقاس L

1️⃣حدد مواقع التركيب
حدد موضع قاعدة القدم اليسرى ومثبتات السقف وفقًا لتصميم الألواح الشمسية.

2️⃣قم بتركيب مثبتات السقف
ثبّت البراغي أو المسامير أو الدعامات الملولبة المناسبة في هيكل السقف. استخدم مواد العزل المطلوبة للمساعدة في منع تسرب المياه.

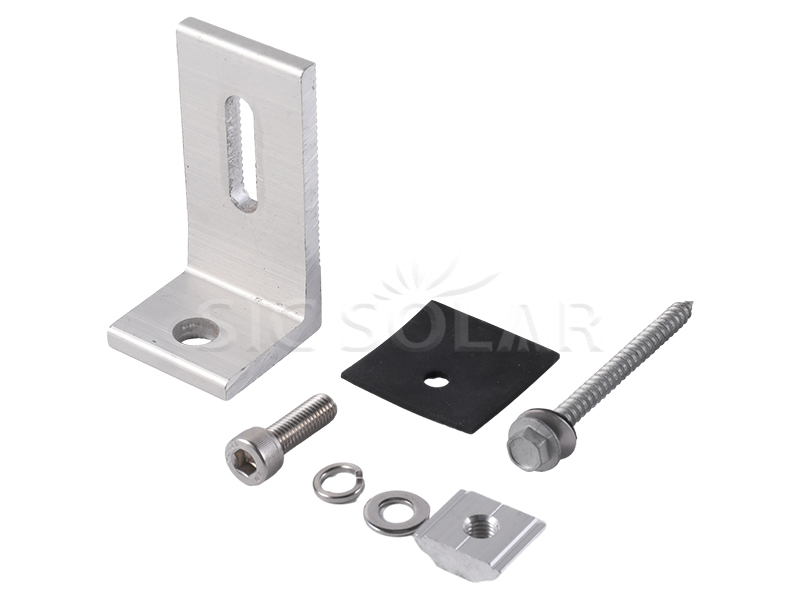

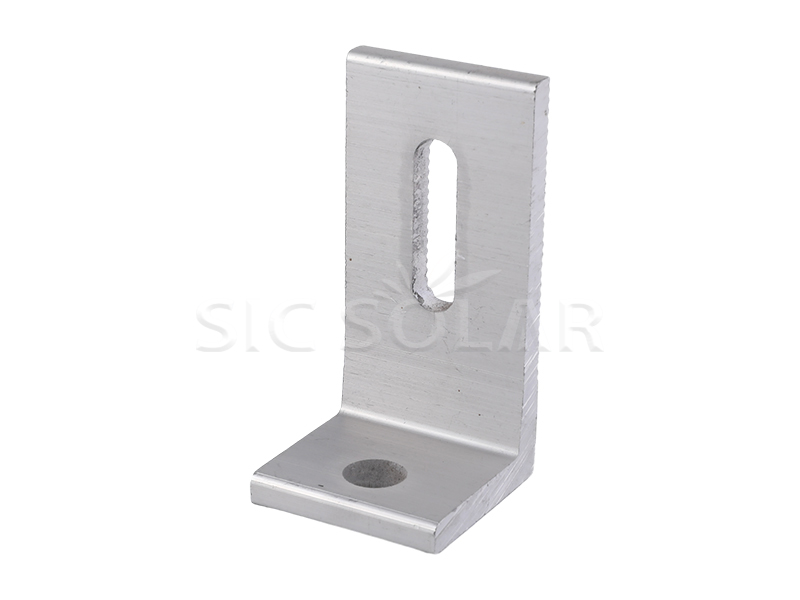

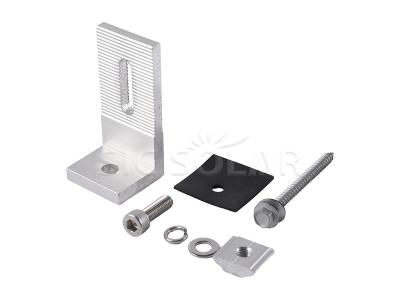

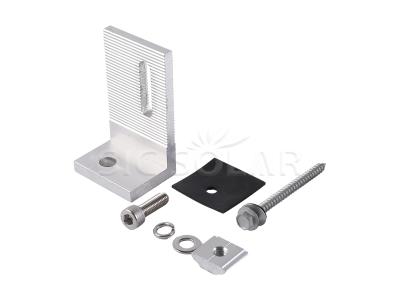

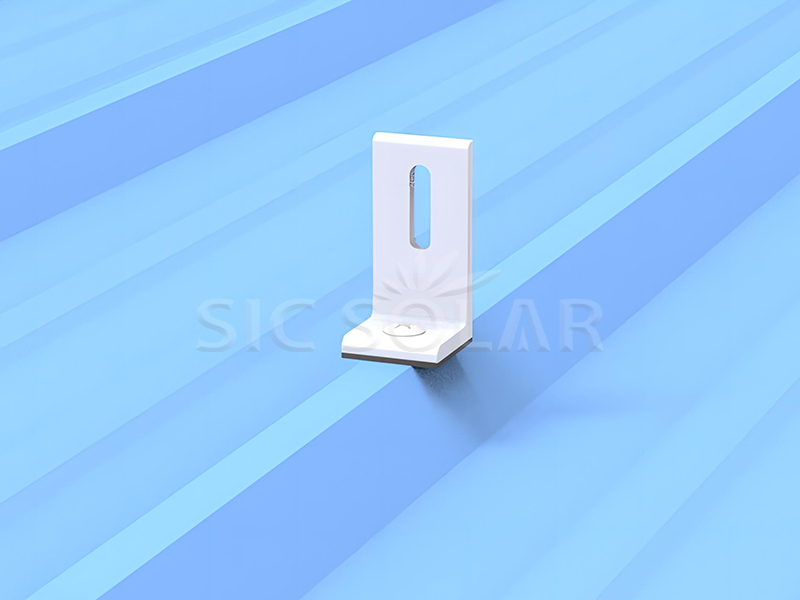

3️⃣قم بتثبيت الأرجل على شكل حرف L
ضع الأرجل على شكل حرف L على المثبتات وقم بربط الصواميل أو البراغي. تأكد من تثبيت كل دعامة بإحكام.

4️⃣تركيب قضبان الطاقة الشمسية
قم بوضع قضبان التثبيت على الأقدام على شكل حرف L وثبتها باستخدام مشابك أو مسامير مناسبة.

5️⃣اضبط محاذاة السكة
تحقق من تباعد القضبان وارتفاعها ومحاذاتها. قم بإجراء أي تعديلات ضرورية قبل إحكام ربط الوصلات بالكامل.

6️⃣قم بتركيب الألواح الشمسية
قم بتركيب الألواح الشمسية على القضبان باستخدام مشابك وسطية ومشابك طرفية متوافقة.

7️⃣إتمام الفحص النهائي
تحقق من جميع المثبتات ووصلات السكك الحديدية ومواقع الألواح ونقاط العزل المائي قبل تشغيل النظام.

☆تثبيت متين:يمكن تثبيت أقدام L على عوارض فولاذية أو خشبية باستخدام براغي أو مسامير مناسبة.

☆دعم العزل المائي:تساعد مواد منع التسرب المطاطية من نوع EPDM على تقليل خطر تسرب المياه عند تركيبها بشكل صحيح.

☆كفاءة التركيب:تساعد المكونات الجاهزة على تبسيط عملية التركيب وتقليل العمالة في الموقع.

☆توافق مرن:يمكن استخدامه مع قضبان الطاقة الشمسية المختلفة، ومثبتات السقف، وملحقات التركيب.

الشهادة ذات الصلة

☆شهادة جودة الألومنيوم:قائمة مكونات مادة AL6005-T5.

س1: ما هي أنواع الأسطح التي يمكن استخدام أقدام L فيها؟
يمكن استخدامها مع الأسقف المعدنية المتوافقة، والأسقف القرميدية، وأنظمة الأسقف الأخرى. يعتمد التطبيق الدقيق على بنية السقف وطريقة التثبيت.

س2: هل يمكن استخدام أقدام L مع جميع قضبان الطاقة الشمسية؟
ليس بالضرورة. يجب التحقق من عرض السكة، وحجم البرغي، وتصميم الفتحة، وطريقة التوصيل قبل التركيب.

س3: هل تتطلب أقدام L اختراق السقف؟
في العديد من التطبيقات، تُثبّت قواعد التثبيت على شكل حرف L باستخدام براغي أو مسامير أو دبابيس ملولبة مثبتة على السقف. ويعتمد ما إذا كان الاختراق مطلوبًا على نوع السقف وتصميم التثبيت.

س4: كيف يمكن منع تسرب المياه من السقف؟
استخدم حلقات مانعة للتسرب مناسبة، أو مواد مانعة للتسرب من مادة EPDM، أو طرق تركيب معتمدة. يجب أن يلتزم التركيب بمتطلبات الشركة المصنعة للسقف.

س5: هل يمكن تخصيص أقدام L؟
نعم. يمكن تخصيص المواد والأبعاد وموضع الثقوب والسماكة ومعالجة السطح وفقًا لمتطلبات المشروع.
