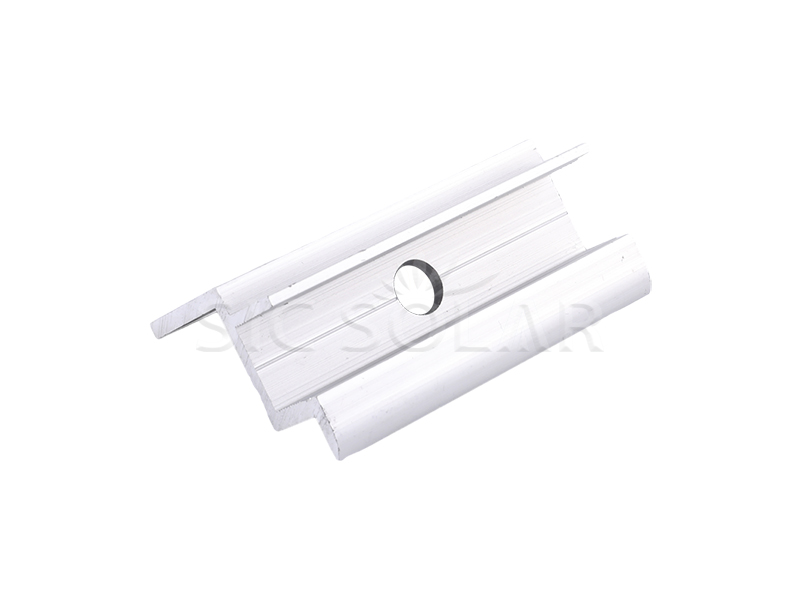

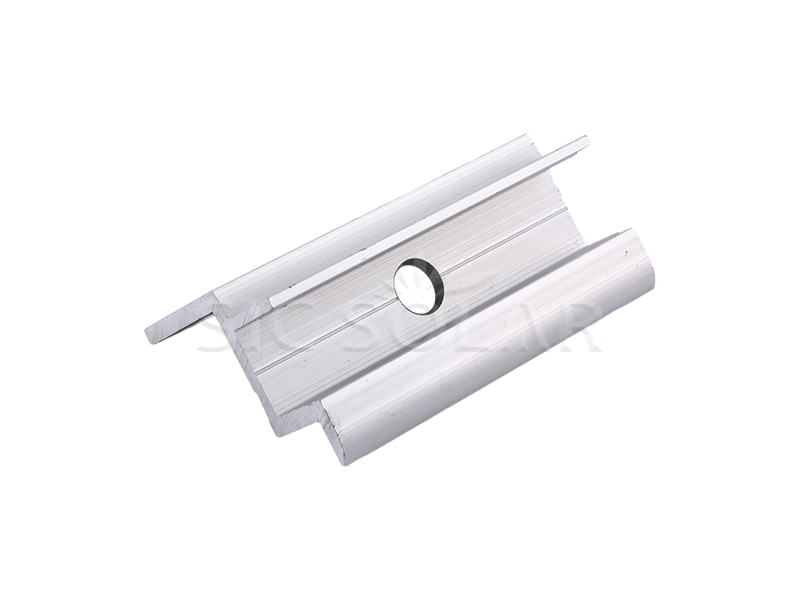

مشبك طرفي على شكل حرف V لتركيب الألواح الشمسية

مشبك تثبيت الألواح الشمسية على شكل حرف V هو مشبك متخصص مصمم لتثبيت الحواف الخارجية للألواح الشمسية على قضبان التثبيت في أنظمة الطاقة الشمسية. يوفر شكله المميز على شكل حرف V ثباتًا معززًا وقبضة قوية، مما يجعله خيارًا ممتازًا لأنظمة الطاقة الشمسية السكنية والتجارية.

ماركة:

SIC SOLAR

رقم الصنف:

SIC-EC-V

Xiamen

عناصر التفاصيل الفنية دليل التثبيت طَرد Advantage FAQ

انقر هنا لمعرفة المزيد عن المشابك النهائية

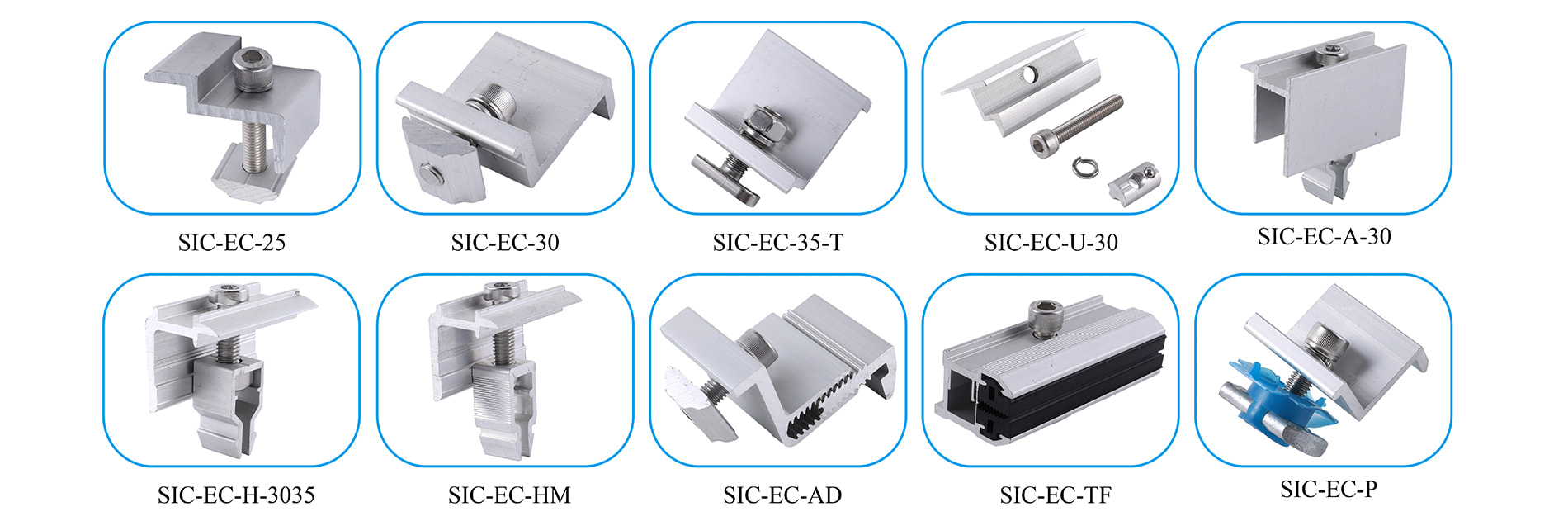

end/mid clamps for solar panel

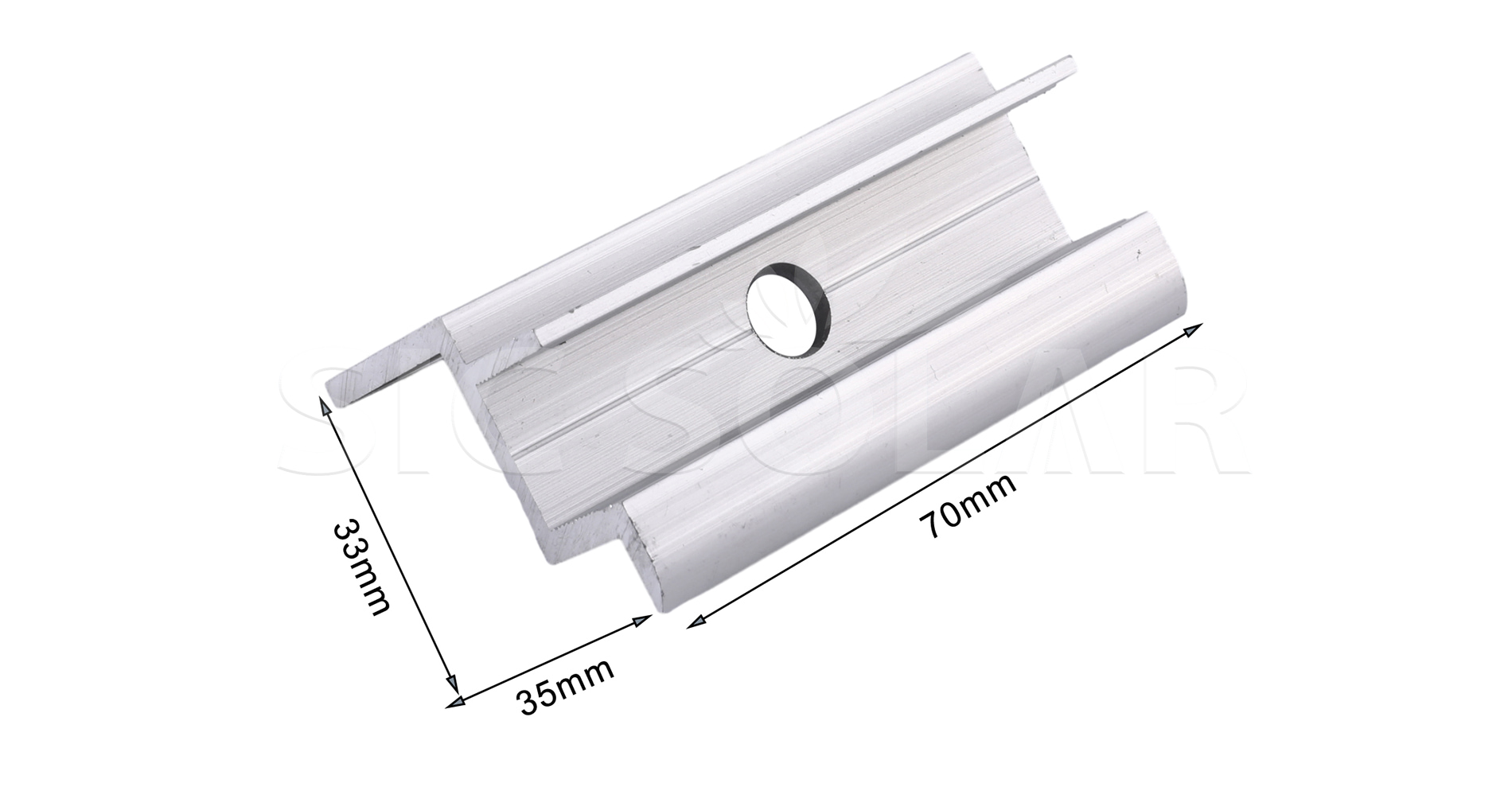

Pv End Clamp

اسم	مشبك طرفي على شكل حرف V لتركيب الألواح الشمسية
موقع التثبيت	سقف أو أرض مائلة
حمل الرياح	<60 متر/ثانية
حمولة الثلوج	<1.4 كيلو نيوتن/متر مربع
مادة	AL6005-T5
لون	فضي أو أسود
مضاد للتآكل	الألومنيوم المؤكسد
ضمان	10 سنوات و 25 سنة من الخدمة

1️⃣ محاذاة المشابك: ضع المشابك الطرفية على شكل حرف V في مكانها في نهاية لوحة السكة.

2️⃣وضع إطار اللوحة: تأكد من أن حواف الإطار تتناسب بشكل آمن مع الأخاديد على شكل V.

3️⃣ شد البراغي: استخدم مفتاح عزم الدوران لتثبيت المشابك على السكة، مع التأكد من تثبيت الألواح بشكل آمن ومستوىها.

4️⃣ كرر هذه العملية في جميع نقاط النهاية: قم بتثبيت المشبك النهائي في كل نهاية لكل صف من الألواح.

PV mounting end clamp

المزايا على النحو التالي:

☆ طبقة أنودية أكثر سماكة - تمنع التآكل بشكل فعال وتطيل عمر الخدمة.

☆ تصميم المشبك النهائي المتنوع يمكن أن يلبي متطلبات العملاء المختلفة للوحة المؤطرة 30-50 مم.

☆ كثافة قوية - يمكن استخدامه في حالة التثبيت السيئة للغاية.

شهادة ذات صلة

تقرير تحليل القوة - سيتم اختبار التركيبات لتلبية القوة المستهدفة، مثل سرعة الرياح وحمل الثلوج.

س1. هل يمكن أيضًا جعل البراغي سوداء؟

نعم.

س2. هل يمكن تخصيص المشابك؟

نعم.
