مشابك سريعة متوسطة لألواح الطاقة الشمسية المصنوعة من الألومنيوم

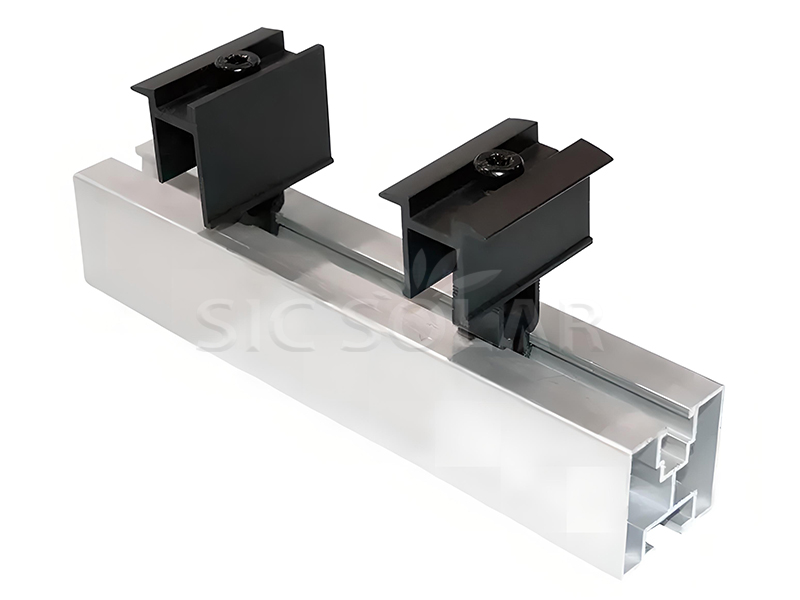

مشابك الألواح الشمسية المصنوعة من الألومنيوم سريعة التركيب (Quick Mid Clamps) جزء لا يتجزأ من نظام تركيب الألواح الكهروضوئية، وهي مصممة لتثبيت جانب اللوحة الشمسية على سكة توجيه من الألومنيوم. تقع هذه المشابك بين الألواح الشمسية المتجاورة، مما يضمن التباعد والمحاذاة والثبات المناسبين، مع تبسيط عملية التركيب.

ماركة:

SIC SOLAR

رقم الصنف:

SIC-IC-HM

Xiamen, China

عناصر التفاصيل الفنية دليل التثبيت طَرد Advantage FAQ

انقر هنا لمعرفة المزيد عن المشابك الوسطى

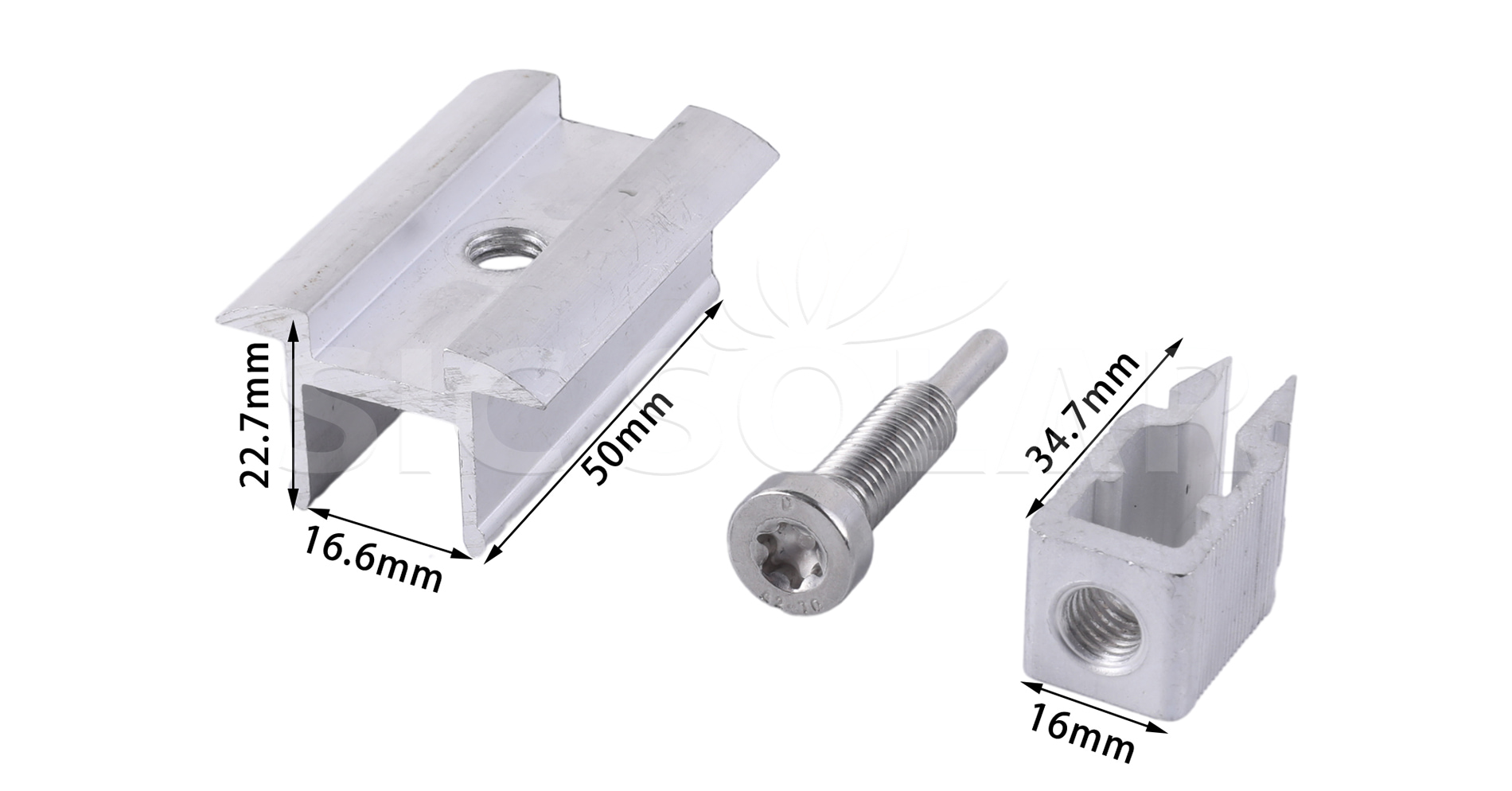

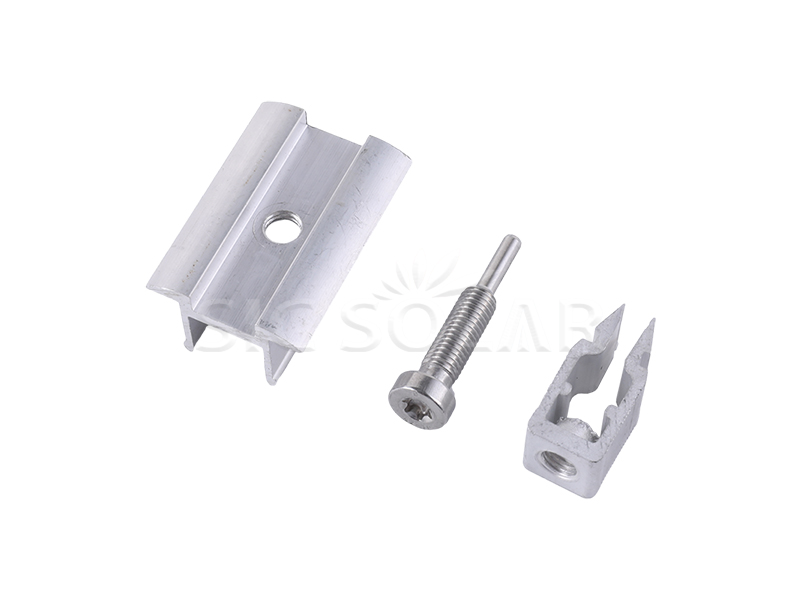

Rapid Fixing Mid Clamp

اسم	مشابك سريعة متوسطة لألواح الطاقة الشمسية المصنوعة من الألومنيوم
مادة	AL 6005-T5
فيلم أكسيد	≧10 ميكرومتر
ضمان	25 سنة
ارتفاع اللوحة المطبق	30-40 ملم
مدى عزم الترباس	10-12 نيوتن متر
قيمة مقاومة السحب	5 كيلو نيوتن

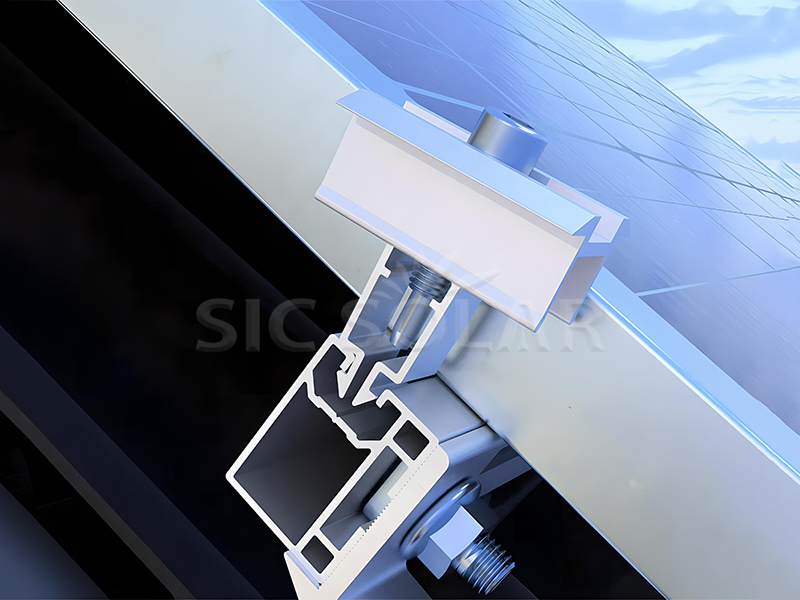

1️⃣وضع اللوحة: ضع اللوحة الأولى على سكة التثبيت.

2️⃣ أدخل المشبك المركزي: ضع المشبك المركزي سريع الفك بين اللوحتين الأولى والثانية، وقم بمحاذاته مع الإطارين.

3️⃣ تثبيت البراغي: قم بتحريك البراغي من خلال المشابك إلى فتحات السكك الحديدية (استخدم براغي على شكل حرف T أو براغي سداسية قياسية).

4️⃣ الشد: استخدم مفتاح عزم الدوران أو مفك البراغي لشد المشابك بالتساوي، مع التأكد من أنها آمنة.

5️⃣متابعة التثبيت: كرر هذه العملية لجميع الألواح، مع وضع المشابك الطرفية في بداية ونهاية المصفوفة.

Solar bracket package

المزايا على النحو التالي:

☆ التثبيت السريع — تحتاج فقط إلى الضغط بقوة على السكة.

☆ متانة عالية - أفضل AL6005-T5 يضمن ضمانًا لمدة 10 سنوات ووقت خدمة لمدة 25 عامًا.

☆ مقاومة التآكل

شهادة ذات صلة

شهادة جودة الألومنيوم - قائمة مكونات AL6005-T5

شهادة SGS لمادة المسمار - SUS304

س1. هل يمكن أيضًا جعل البراغي سوداء؟

نعم.

س2. ما هو النطاق القابل للتعديل للمشبك السريع المتوسط/النهائي؟

لدينا نوعان. الأول 30-35 مم، والثاني 30-40 مم.

س3. هل يمكن تخصيص المشابك؟

نعم.
